管道保溫維護中電伴熱帶的更換是一個需要謹慎操作的技術工作，以下是詳細的流程指南和關鍵注意事項，幫助您系統化完成作業：
### 一、更換前技術評估
1. **失效原因分析**
- 使用萬用表檢測伴熱帶電阻值，確認是否存在斷路或短路
- 檢查伴熱帶絕緣層老化情況（龜裂、脆化程度）
- 分析供電系統電壓穩定性（建議記錄72小時電壓波動數據）
- 排查機械損傷可能性（管道振動、支架摩擦等）
2. **環境參數復核**
- 重新測量管道外徑（考慮保溫層壓縮后的實際尺寸）
- 更新環境溫度記錄（冬季極值溫度、晝夜溫差）
- 確認介質維持溫度要求（需考慮工藝調整后的新需求）
### 二、新型伴熱帶選型規范
1. **功率計算公式**
```
P = (2πλΔT)/(ln(D/d)) × 安全系數(1.2-1.5)
```
其中：
λ=保溫材料導熱系數(W/m·℃)
ΔT=維持溫度與環境極值溫差
D=保溫層外徑
d=管道外徑
2. **特種環境選型**
- 防爆區域：需取得ATEX/IECEx認證，防護等級不低于IP68
- 腐蝕環境：推薦氟聚合物外護套（如PTFE）
- 高溫區域：選擇MI礦物絕緣電纜（耐溫可達600℃）
### 三、拆除舊系統操作規范
1. **安全斷電流程**
- 執行LOTO程序（上鎖掛牌）
- 使用驗電器確認三相完全斷電
- 對地放電時間不少于10分鐘
2. **舊伴熱帶拆除技術要點**
- 保留末端接線盒完整（便于故障分析）
- 記錄原安裝間距（作為新安裝參考基準）
- 收集保溫層內部冷凝水樣本（檢測PH值判斷腐蝕情況）
### 四、新系統安裝技術標準

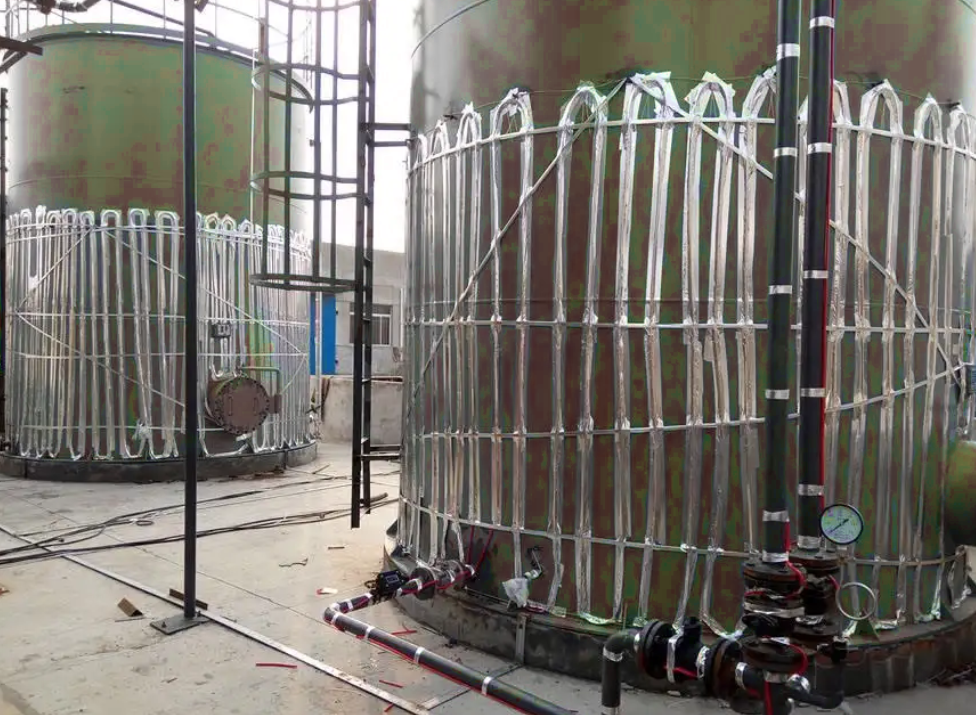

1. **敷設拓撲優化方案**
- 單根直線式：適用于DN50以下管道
- 螺旋纏繞式：纏繞間距=管徑×π×(維持溫度/環境溫差)
- 多回路設計：關鍵管段采用冗余回路，故障時自動切換
2. **電氣連接規范**
- 使用專用壓接端子（截面積1.25倍匹配）
- 三層防水處理：熱縮管→防水膠帶→密封樹脂
- 接地電阻≤4Ω（潮濕環境≤1Ω）
### 五、調試與驗證流程
1. **啟動測試程序**
- 分段送電：每20米為一個測試單元
- 初始電流監測：對比理論值的±10%范圍
- 紅外熱成像檢測：溫度梯度≤3℃/m
2. **系統效能驗證**
- 冷啟動測試：從環境溫度升至設定值的時間
- 穩態能耗記錄：連續72小時運行耗電量
- 自動控溫測試：模擬環境溫度驟降10℃的響應時間
### 六、智能監控系統集成
1. **物聯網監測方案**
- 每50米設置智能節點（溫度+電流+濕度傳感）
- 采用MODBUS RTU協議傳輸數據
- 云平臺預警設置：
- 電流波動>15%觸發一級警報
- 溫度偏差>5℃觸發二級警報
- 絕緣電阻<50MΩ觸發三級警報
2. **預防性維護策略**
- 建立熱損失數學模型預測維護周期
- 采用AR技術進行維護作業指導
- 使用介電響應分析儀年度檢測絕緣老化
### 七、能效優化方案
1. **相變材料復合應用**
- 在保溫層與管道間設置10mm相變材料層（熔點高于介質凝固點5℃）
- 可降低伴熱帶運行時長30%-40%
2. **太陽能互補系統**
- 配置光伏板（功率≥伴熱帶額定功率20%）
- 智能切換系統優先使用太陽能供電
- 加裝儲能電池應對夜間供電
