電伴熱帶溫控系統是一種用于維持管道、設備或容器溫度的電加熱解決方案，廣泛應用于防凍、工藝保溫等場景。其核心組成包括以下部分：
---
### **1. 電伴熱帶（發熱元件）**
- **類型**：
- **自限溫電伴熱帶**：根據環境溫度自動調節發熱功率，無需復雜控制器。
- **恒功率電伴熱帶**：發熱功率恒定，需配合溫控器使用。
- **MI礦物絕緣電纜**：耐高溫、防爆，適用于極端環境。
- **功能**：直接通過電能產生熱量，補償被伴熱物體的熱量損失。
---
### **2. 溫度控制單元**
- **溫度控制器**：
- **機械溫控器**：通過雙金屬片感溫，簡單可靠，成本低。
- **電子溫控器**：可編程控制，支持多區域監測和高精度調節（如PID控制）。
- **溫度傳感器**：
- **熱電偶**或**熱電阻（RTD）**：實時監測溫度并反饋至控制器。
- **防爆型傳感器**：用于危險區域（如化工、油氣場合）。
---
### **3. 配電與保護裝置**
- **電源接線盒**：連接電伴熱帶與供電線路，確保電氣密封。
- **斷路器/熔斷器**：過載或短路保護，匹配電伴熱帶的額定電流。
- **漏電保護裝置（RCD/GFCI）**：防止漏電事故，保障人身安全。

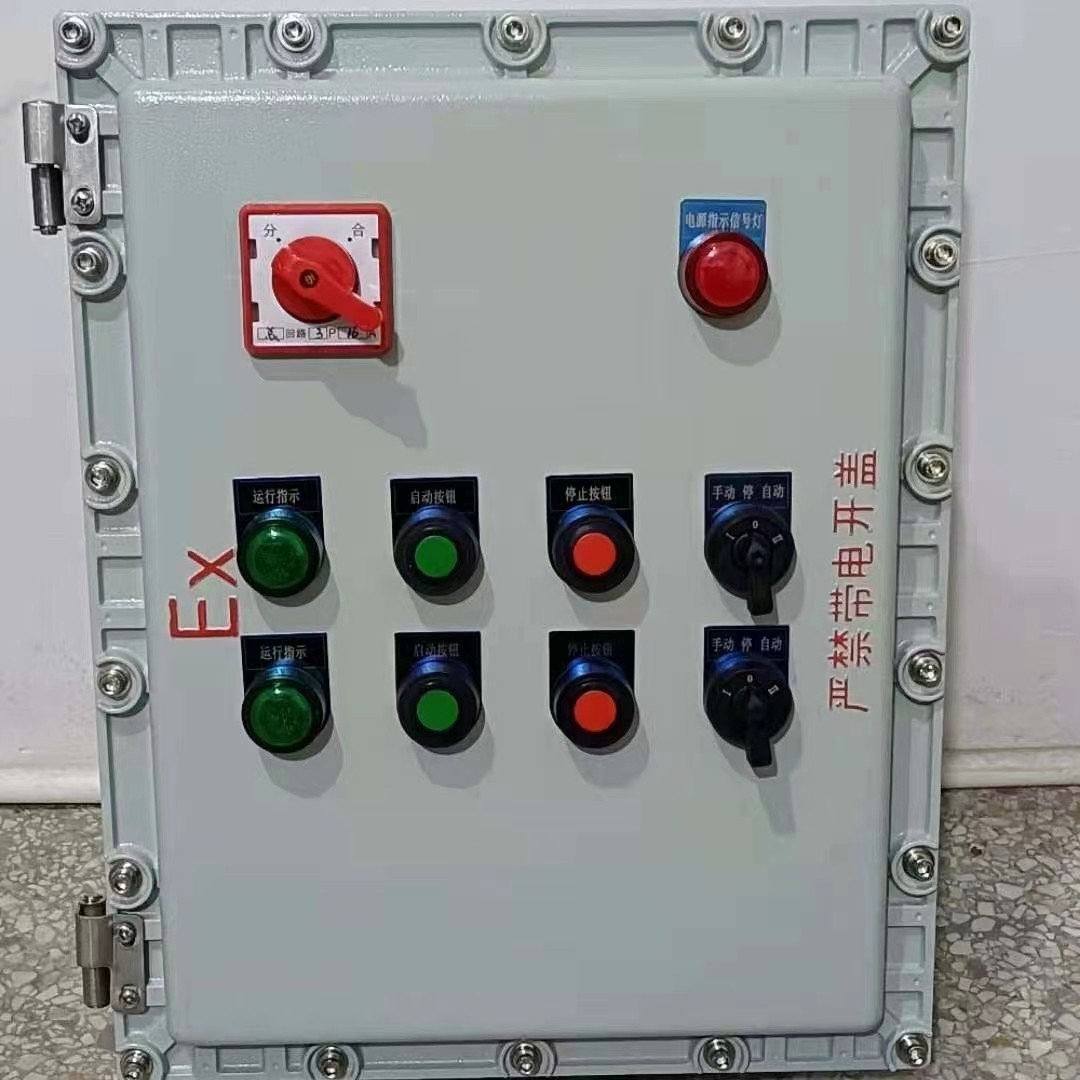

- **防爆配電箱**：用于易燃易爆環境，符合防爆標準（如Ex d IIB T6）。
---
### **4. 安裝配件**
- **固定材料**：
- 鋁箔膠帶：增強電伴熱帶與管道的熱接觸。
- 不銹鋼扎帶或耐熱綁帶：固定電伴熱帶。
- **終端接線盒**：密封電伴熱帶的末端，防止潮氣侵入。
- **三通/分線盒**：用于復雜管道分支的伴熱帶連接。
---
### **5. 保溫層**
- **保溫材料**：包裹在電伴熱帶外層（如巖棉、橡塑、聚氨酯），減少熱量散失。
- **防水層**：保護保溫材料免受潮濕或腐蝕（如鋁皮、PVC外護套）。
---
### **6. 監測與通訊模塊（可選）**
- **遠程監控系統**：通過物聯網（IoT）模塊實現溫度數據遠程傳輸。
- **報警裝置**：超溫、低溫或故障報警（聲光報警、短信通知等）。
- **數據記錄儀**：記錄歷史溫度數據，便于維護分析。
---
### **系統工作流程**
1. **溫度檢測**：傳感器實時采集被伴熱物體溫度。
2. **信號處理**：控制器對比設定值與實際溫度，輸出控制信號。
3. **電源通斷**：通過接觸器或固態繼電器（SSR）控制電伴熱帶供電。
4. **反饋調節**：形成閉環控制，維持溫度在設定范圍內。
---
### **應用場景差異**
- **簡單防凍**：自限溫電伴熱帶 + 機械溫控器 + 保溫層。
- **工業高精度控溫**：恒功率電伴熱帶 + PID溫控器 + 遠程監控。
- **危險區域**：MI電纜 + 防爆控制器 + 本安型傳感器。
---
### **注意事項**
- **選型匹配**：根據管道材質、介質溫度、環境條件選擇電伴熱帶類型。
- **安全認證**：確保組件符合當地電氣標準（如UL、ATEX、IECEx）。
- **維護檢查**：定期檢測絕緣電阻、保溫層完整性及控制器功能。
通過合理設計各組件，電伴熱帶系統可有效、安全地實現溫控，適應從民用防凍到工業流程的多樣化需求。
